51单片机 通过 I2C 驱动 LCD1602 液晶屏

通过 I2C 驱动 LCD1602 液晶屏（51单片机）
硬件实物

正面

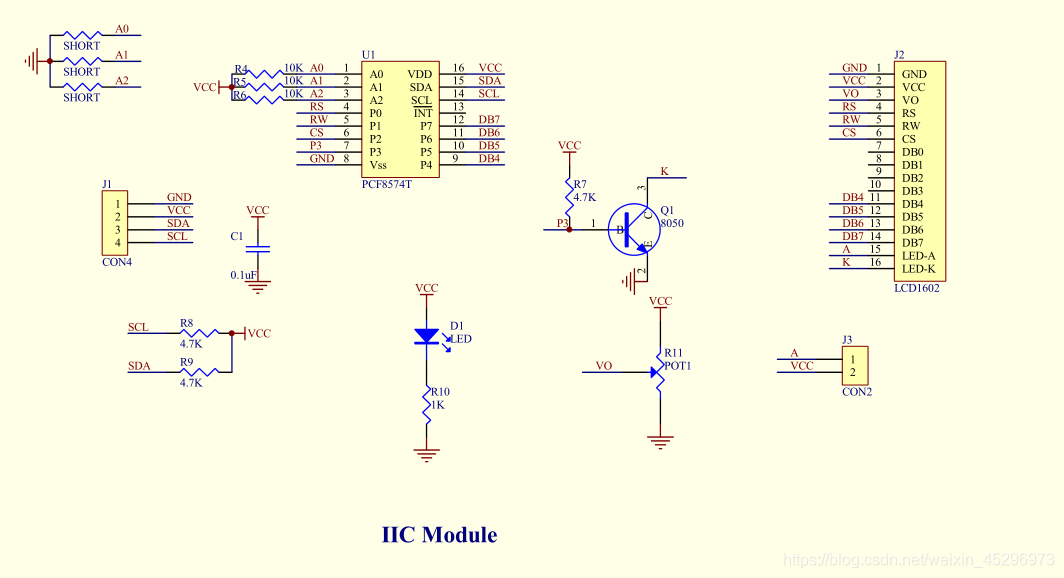

原理图

在这里插入图片描述
3.程序

#include <reg51.h>
#include <intrins.h>

#define uint    unsigned int
#define uchar    unsigned char
#define    C51_SCL        P3^0            //SCL引脚
#define    C51_SDA        P3^1            //SDA引脚
#define ADDR        0X4E            //设备地址
#define String_len1        10
#define String_len2        8

sbit SCL = C51_SCL;
sbit SDA = C51_SDA;
uchar lcd_show1[String_len1] = "Hello Word";
uchar lcd_show2[String_len2] = "fuxiujun";

static void delay_us()
{
    ;;  //用两个空语句实现短时间延时，当晶振为11.0592MHz时，约4~5微秒
}
void delay(uchar n)
{
    int i,j;
    for(i=0;i<n;i++)
        for(j=0;j<120;j++);
}

/**
 * @brief    IIC协议的起始信号
 * @param    None
 * @retval    None
 */
void IIC_Start()
{
    SDA=1;
    SCL=1;
    delay_us();
    SDA=0;
    delay_us();
}

/**
 * @brief    IIC协议的应答信号
 * @param    None
 * @retval    None
 */
void IIC_Ack()
{
    uchar i;
    SCL=1;
    delay_us();
    while((SDA==1)&&(i<250))i++;
    SCL=0;
    delay_us();
}

/**
 * @brief    写入一个字节到I2C总线
 * @param    date:将要被写入的数据
 * @retval    None
 */
void IIC_Write_Byte(uchar date)
{
    uchar i,temp;
    temp=date;
    for(i=0;i<8;i++)
    {
        temp=temp<<1;
        SCL=0;
        delay_us();
        SDA=CY;
        delay_us();
        SCL=1;
        delay_us();
    }
    SCL=0;
    delay_us();
    SDA=1;
    delay_us();
}

/**
 * @brief    通过IIC协议写一个命令到1602液晶上
 * @param    comm:将要被写入的命令
 * @retval    None
 */
void IIC_Write_Comm_LCD(uchar comm)
{
    uchar data_h = comm & 0xf0;
    uchar data_l = (comm & 0x0f) << 4;
    IIC_Write_Byte(0x00+data_h);
    IIC_Ack();
    IIC_Write_Byte(0x04+data_h);
    IIC_Ack();
    IIC_Write_Byte(0x00+data_h);
    IIC_Ack();
    delay(5);
    IIC_Write_Byte(0x00+data_l);
    IIC_Ack();
    IIC_Write_Byte(0x04+data_l);
    IIC_Ack();
    IIC_Write_Byte(0x00+data_l);
    IIC_Ack();
    delay(5);
}

/**
 * @brief    通过IIC写一个数据到1602液晶上
 * @param    date:将要被写入的数据
 * @retval    None
 */
void IIC_Write_Date_LCD(uchar date)
{
    uchar data_h = date & 0xf0;
    uchar data_l = (date & 0x0f) << 4;
    IIC_Write_Byte(0x01+data_h);
    IIC_Ack();
    IIC_Write_Byte(0x05+data_h);
    IIC_Ack();
    IIC_Write_Byte(0x01+data_h);
    IIC_Ack();
    delay(5);
    IIC_Write_Byte(0x01+data_l);
    IIC_Ack();
    IIC_Write_Byte(0x05+data_l);
    IIC_Ack();
    IIC_Write_Byte(0x01+data_l);
    IIC_Ack();
    delay(5);
}

/**
 * @brief    初始化1602液晶，由于只有一个设备，所以一直占用总线
 * @param    None
 * @retval    None
 */
void LCD1602_Init()
{
    uchar i = 0;
    IIC_Start();
    IIC_Write_Byte(ADDR);
    IIC_Ack();
    IIC_Write_Comm_LCD(0x02);    //设置四线发送数据
    IIC_Write_Comm_LCD(0x28);    //设置显示模式
    IIC_Write_Comm_LCD(0x08);    //显示关闭
    IIC_Write_Comm_LCD(0x0c);    //设置光标开关
    IIC_Write_Comm_LCD(0x06);    //设置光标移动
    IIC_Write_Comm_LCD(0x01);    //清屏
    for(i=0;i<String_len1;i++)
    {
        IIC_Write_Date_LCD(lcd_show1[i]);
    }
    IIC_Write_Comm_LCD(0xc0);
    for(i=0;i<String_len2;i++)
    {
        IIC_Write_Date_LCD(lcd_show2[i]);
    }
}
void main()
{
    LCD1602_Init();
    while(1);
}
/*******************************************************
uchar IIC_Read_Byte() //从I2C读一个字节
{
    uchar i,j,k;
    SCL=0;
    delay_us();
    for(i=0;i<8;i++)
    {
        SCL=1;
        delay_us();
        j=SDA;
        k=(k<<1)|j;
        SCL=0;
        delay_us();
    }
    return k;
}
void nIIC_Ack()  //无应答信号
{
    SCL=1;
    delay_us();
    SDA=1;
    SCL=0;
    delay_us();
}
void IIC_Stop()  //终止信号
{
    SDA=0;
    SCL=1;
    delay_us();
    SDA=1;
    delay_us();
}
***********************************************************************/

4.仿真

在这里插入图片描述
